Q11F 型 PN16~PN63 二片式内螺纹球阀
浏览量:
1000

Q11F 型 PN16~PN63 二片式内螺纹球阀

零售价
0.0
市场价
0.0
产品编号
所属分类
丝扣阀门
数量
-
+
库存:





【产品用途】

Q11F 型 PN16~PN63 二片式内螺纹球阀适用于 PN1.0~4.0MPa,工作温度 -29~180℃(密封圈为增强聚四氟乙烯)或 -29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

主要零件材料

适用介质 型号 阀体 球体、阀杆 手柄 密封圈 垫片、填料
水、蒸汽、油 Q11F-16C、Q11F-25C
Q11F-40C、Q11F-64C
A105、45 1Cr18/1Cr18Ni9Ti


SS304
聚四氟乙烯PTFE增强聚四氟乙烯VUILUK PTFE对位聚苯PPL 聚四氟乙烯PTFE对位聚苯PPL
硝酸类 Q11F-16P、Q11F-25P
Q11F-40P、Q11F-64P
SS304/1Cr18Ni19Ti SS304/1Cr18Ni9Ti
醋酸类 Q11F-16R、Q11F-25R
Q11F-40R、Q11F-64R
SS316/Cr18Ni12Mo2Ti SS316/1Cr18Ni12Mo2Ti

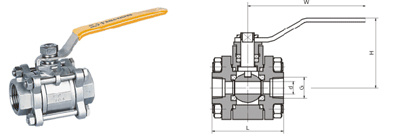

主要外形和连接尺寸

公称通径 管螺纹 尺寸(mm) 重量WT(g)
d L W H E D D
6 1/4″ 8 60 110 56 11.5 30 320
10 3/8″ 18 60 110 58 11.5 31 320
15 1/2″ 10.5 60 110 58 14 32 350
20 3/4″ 13 67.5 110 62 15 38 430
25 1″ 17 73 110 68 15 45 570
32 1 1/4″ 22 90 150 75 18 53.4 1000
40 1 1/2″ 25 97.5 150 83 19 63 1550
50 2″ 32 112 150 90 19 73 2170
65 2 1/2″ 40 132 180 95 21 92 3625
80 3″ 50 156 220 100 27 109 5800
100 4″ 65 196 250 115 29 138 7200



Q11F 型 PN16~PN63 二片式内螺纹球阀
